Re: pelle bruder CAT

Message par Jean-Mi le Lun 29 Déc - 22:30

Rahhhh voleur ^^  affraid Mais fait je t'en prie c'est aussi pour sa que je publie toute ces photos Smile
avatar
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Jean-Mi le Lun 29 Déc - 22:40

Si tu veu je peut te donner toutes les pièces dessiné sur CAMBAM+ tu pourra ensuite en changer l'échelle !   utilise-tu ce logiciel ???
avatar
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par gartner57 le Lun 29 Déc - 22:49

Non, mais j'apprends vite merci.
avatar
gartner57

Messages : 543
Date d'inscription : 16/10/2014
Age : 34
Localisation : Rohrbach-les-Bitche

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Eric49 le Lun 29 Déc - 23:41

bonsoir,
sympa les pièces en CN
pour Cambam, on ne peut pas enregistrer sous un autre format ??
genre DFX ou autre facilement lisible sous sketchup (logiciel gratuit) ou le mieux, en PDF
je regarderai demain matin, là tout est éteint
pour les petites biellettes, tu as utilisé le profilage 3D ou juste le profilage de bord ??
avatar
Eric49

Messages : 585
Date d'inscription : 18/11/2013
Localisation : 49 Noyant au milieu de nul par

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Jean-Mi le Mar 30 Déc - 2:58

Eric49 a écrit:bonsoir,
sympa les pièces en CN
pour Cambam, on ne peut pas enregistrer sous un autre format ??
genre DFX ou autre facilement lisible sous sketchup (logiciel gratuit) ou le mieux, en PDF
je regarderai demain matin, là tout est éteint
pour les petites biellettes, tu as utilisé le profilage 3D ou juste le profilage de bord ??

Alors pour répondre a ta question je ne sais pas dutout si il est possible d'enregistrer sous un autre format ... je suis débutant en fraisage et je ne me suis pas cassé la tête j'ai pris CAMBAM+ malgré le prix  Crying or Very sad

Et pour mes petites biellette j'ai utilisé le profilage de bord . La pièce est usiné sur une plaque alu de 3mm d'épaisseur ! J'ai fait un usinage en '' poche '' de 1.5mm de profondeur entre le contour de la pièce ( fini ) et le contour du renfort central ensuite j'ai programmé un autre usinage '' contour '' de 1.5mm pour découper la pièce
avatar
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Eric49 le Mar 30 Déc - 10:16

je viens de regarder, et dans le menu déroulant "fichier", tu as la fonction "exporter" en DFX
bien plus pratique pour le partage de fichier, car lisible sur beaucoup de logiciel
avatar
Eric49

Messages : 585
Date d'inscription : 18/11/2013
Localisation : 49 Noyant au milieu de nul par

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par admin-jpg le Mar 30 Déc - 10:51

Mort de rire vous parlez chinois la ? Raphi serait aux anges, lui c'est son jargon ?

Sur que les biellettes en forme d'os, c'est plus jolis machine que manuel.

Bon, j'ai vos courroies de pompes, et j'ai commandées des billes inox de 4 mm pour fabriquer des limiteurs de débit.

J'attends que ma mine ailles mieux pour reprendre mon job. Désolé faudra attendre l'an prochain pour vos fournitures ?
avatar
admin-jpg
Admin

Messages : 13852
Date d'inscription : 22/10/2011
Age : 72

http://mini-engins-rc.forumgratuit.org

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Eric49 le Mar 30 Déc - 12:23

c'est comme la Taranis, moi aussi, au début j'étais complètement dérouté par rapport à la logique habituelle des radios, toute marque confondue
avec la CN, c'est pareil, faut si faire, mais après, quel bonheur
c'est d'ailleurs grâce à elle que je vais bientôt ouvrir un post sur la fabrication d'une pelle à pneus CAT, mais on verra ça en temps et en heure sans faire un HS Laughing
avatar
Eric49

Messages : 585
Date d'inscription : 18/11/2013
Localisation : 49 Noyant au milieu de nul par

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Jean-Mi le Mar 30 Déc - 13:26

Oui cette machine c'est une merveille j'en suis vraiment content moi Wink
ok pour les fichier en DFX je vais regarder sa ! Si j'y parvient tu est intéressé ???

D'accord jpg ne t'en fait pas pour ma part je ne suis pas pressé du moment que le montage soit bien fait Wink et puis la santée passe avant !
avatar
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Julien_BE le Mar 30 Déc - 14:38

JPG, je n'ai rien dit mais çà tombe sous le sens pour moi également, la santé d'abord, le reste ensuite! Prompt rétablissement à ton épouse.

Sinon elles sont très jolies ces pièces, mais sans indiscrétion et par simple curiosité, question budget pour une telle fraiseuse à CN avec son soft, autour de combien tourne le budget? Merci.
avatar
Julien_BE

Messages : 74
Date d'inscription : 31/10/2014
Age : 37
Localisation : Belgique - Hainaut - Estinnes

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Eric49 le Mar 30 Déc - 14:57

pour la CN complète avec logiciel, broche et qq fraises, et un ordi d'occaz, j'en suis dans les 1500€ (pour une petite CN en bois et à monter soit même)
avec je peux usiner de l'Al sans être gourmand sur les profondeurs de passes
pour l'acier, je n'y pense même pas, mais c'est pas son rôle non plus
et j'ai 500x300x110 de course sur mes axes (j'ai de quoi me faire un 4ème axe pour rajouter un plateau diviseur ou autre montage pour retourner les pièces, mais c'est pas encore d'actualité, j'ai encore les sécurités de fin de course à monter et brancher, et aussi mon palpeur d'outil)
avatar
Eric49

Messages : 585
Date d'inscription : 18/11/2013
Localisation : 49 Noyant au milieu de nul par

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par admin-jpg le Mar 30 Déc - 16:30

Merci les gars de votre compréhension.
avatar
admin-jpg
Admin

Messages : 13852
Date d'inscription : 22/10/2011
Age : 72

http://mini-engins-rc.forumgratuit.org

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Jean-Mi le Mar 30 Déc - 19:18

Eric 49 je crois que l'on a la même machine mdr ^^ s'agit-il d'une ID- CONCEPTION ??? Wink
niveau budjet je suis a peut près au même niveau que toi 1500 €

Merci Julien_BE
avatar
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Eric49 le Mar 30 Déc - 20:22

tout à fait Jean-Mi, j'ai aussi une ID-Conception
là je viens juste de finir de monter le support de broche Kress, que je dois normalement recevoir demain avec des fraises, j'ai pété ma dernière fraise hémisphérique Ø1mm ce matin, du coup je suis passé au montage de la plaque support pour la Kress (j'avais une défonceuse chinoise à 20€, mais trop de jeux axial, du coup j'avais des dixièmes qui se baladaient ici ou là)
faut aussi que je branche mon palpeur et les contacts de sécurités pour les limites de courses machine (vu que je vais lancer les longs usinages avant de partir bosser la journée, je vais tout équiper en terme de sécu pour ne pas tout exploser quand je suis pas là)
sinon, je suis pas sur que ID-Conception existe encore, je viens de finir un litige Paypal avec eux, car impossible de prendre contact avec qui que ce soit dans la boite après avoir passé et payé une commande
encore une jeune entreprise qui n'a pas passé le creux de la vague, dommage
avatar
Eric49

Messages : 585
Date d'inscription : 18/11/2013
Localisation : 49 Noyant au milieu de nul par

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Jean-Mi le Mer 31 Déc - 18:26

Moi elle est monté un moteur de défonceuse chinoise il est vrai qu'il y a des dixièmes qui se balade comme tu dis mais pour ce que je fais pour le moment sa me suffit parce que la broche kress n'est pas donné il me semble !! mais bien moins bruyante et plus performante aussi Wink . J'avais eu des soucis avec eux également ils ne m'avaient pas envoyé le support pour la défonceuse j'en avais '' bavé '' pour les contacter et avoir ma pièce ... mais tout est réglé maintenant !
Il est bon de savoir que tu a la même machine que moi on sais de quoi on parle Smile .

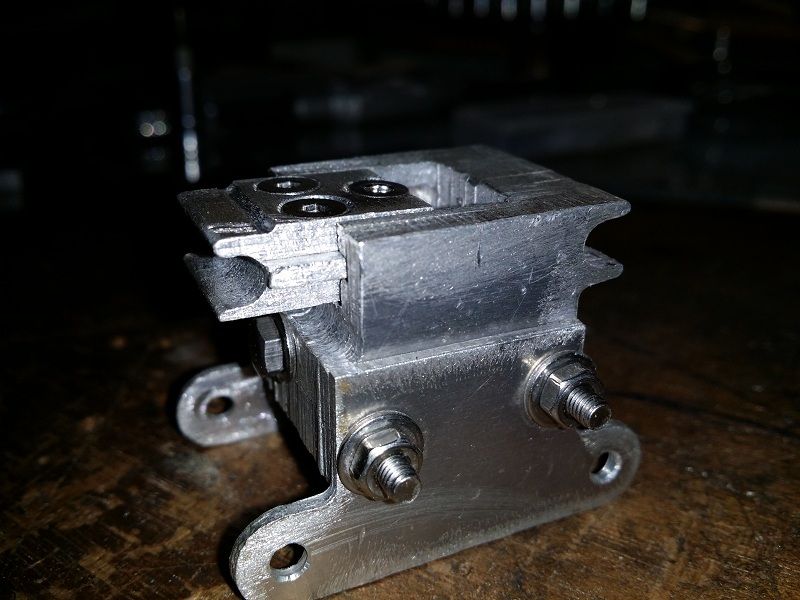

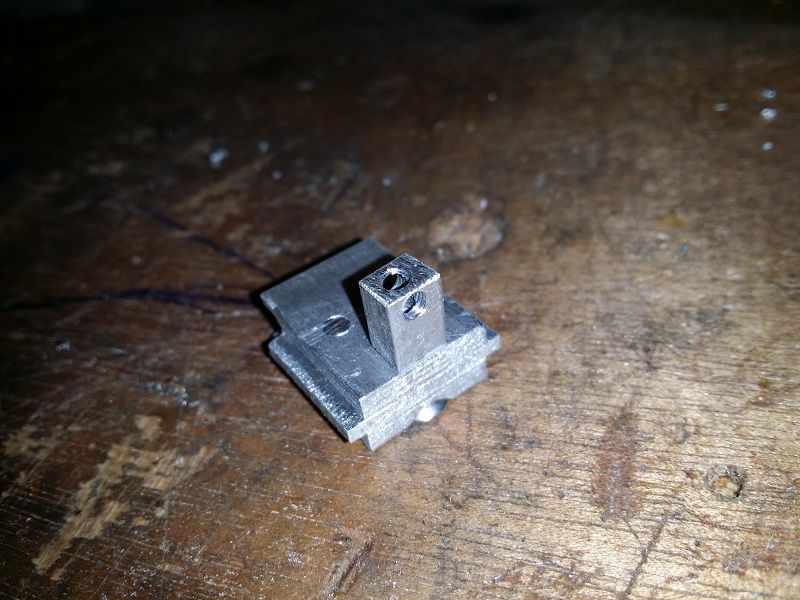

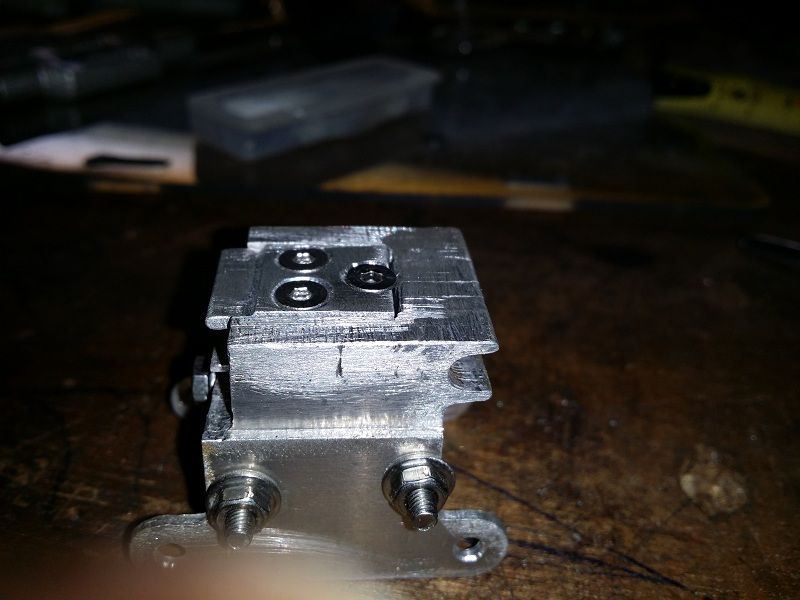

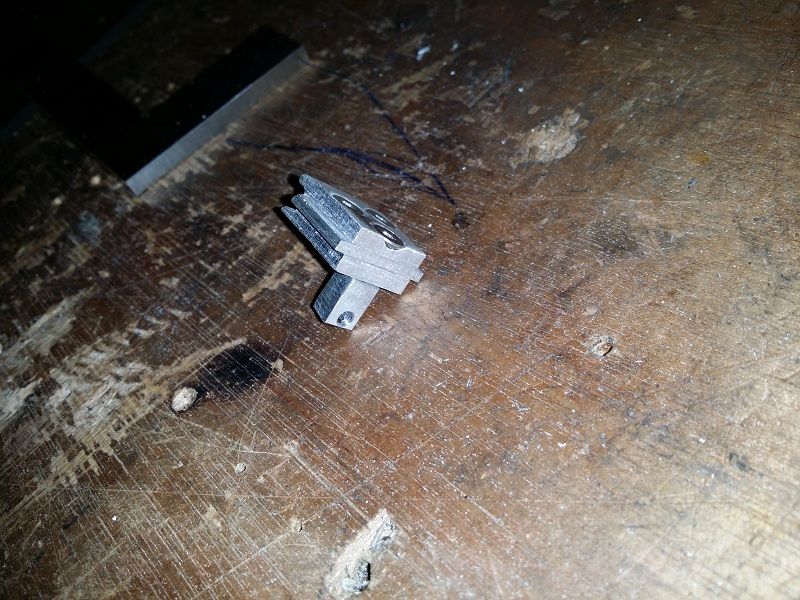

Pour en revenir a ma pelle j'ai continué sur mon attache rapide est l'ai terminé ! J'ai usiné le petit loquet qui manquait pour finir l'attache . Cette petit loquet empêche la pièce de sortir de son emplacement et lui permet de se déplacer d'avant en arrière grâce au filetage M3 .

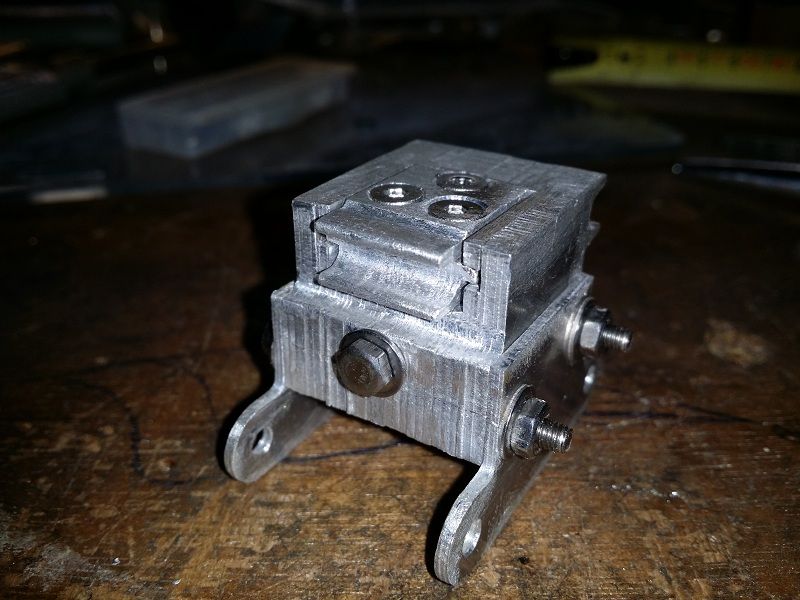

Il m'a fallu ensuite percer de part en part la pièce principale pour pouvoir y insérer un boulon M3 qui par la suite en le vissant ou dévissant fera renter ou sortir le loquet . Voila quelques photos du montage en position sortie et renté .

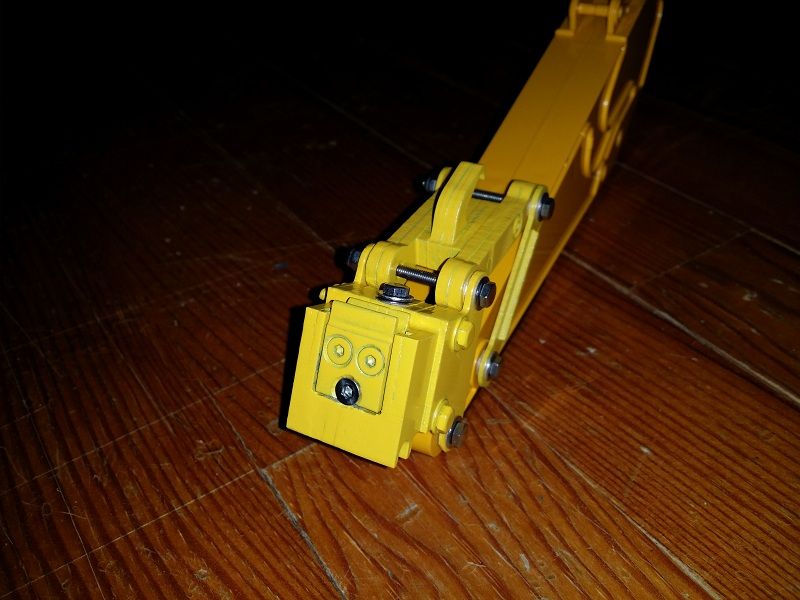

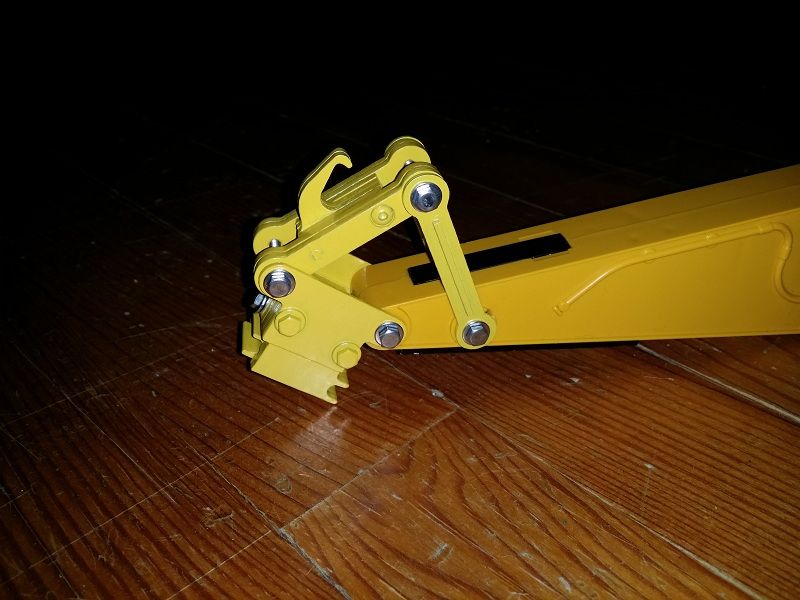

Et pour finir petite séance peinture Wink




Bonne soirée a tous Smile
avatar
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par admin-jpg le Mer 31 Déc - 19:28

Explique nous , comment fonctionne ton attache d'outils ? Par quels moyens extérieur tu l'ouvre ou la ferme  (l'attache ) lol pas autre choses mdr ,
avatar
admin-jpg
Admin

Messages : 13852
Date d'inscription : 22/10/2011
Age : 72

http://mini-engins-rc.forumgratuit.org

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Jean-Mi le Mer 31 Déc - 20:25

Oui jpg j'avais compris ^^

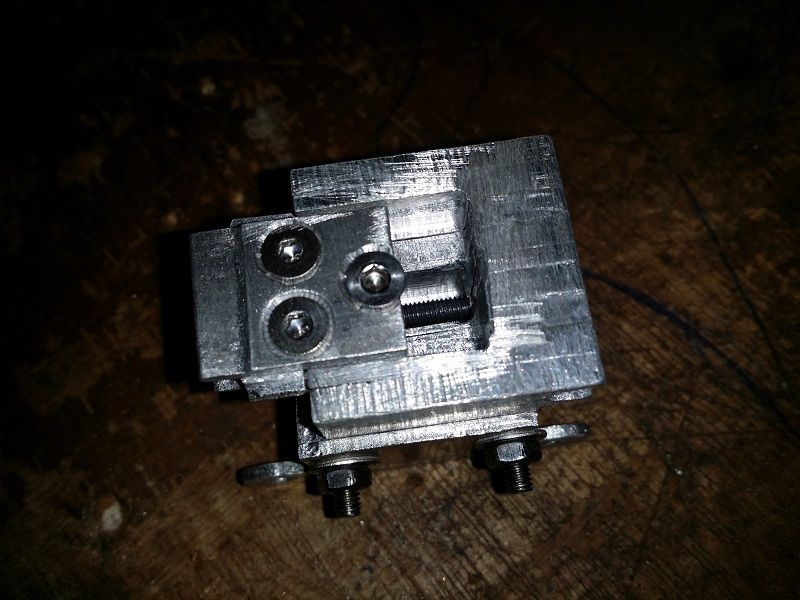

Alors regardez bien en fait il y a un petit boulon de 3mm qui traverse l'attache de part en part et qui et boulonné avec un écrou frein . Sur l'attache rapide les deux trous ( qui traverse le block alu ) est percé en 3mm alors que la petite buttée sous la clavette ( de vérouillage ) est fileté ! en M3 de ce fait lorsque je tourne le boulon a droite ou a gauche ( ouverture ou fermeture ) il n'y a que la petite buttée ( photo 1 et 2 ci-dessus ) qui se déplace car seul celle-ci est fileté . Voila comment fonctionne mon attache Wink
avatar
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par admin-jpg le Mer 31 Déc - 22:44

Mais je n'avais pas vues les photos précédentes ? Oui c'est clair à présent .
avatar
admin-jpg
Admin

Messages : 13852
Date d'inscription : 22/10/2011
Age : 72

http://mini-engins-rc.forumgratuit.org

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Jean-Mi le Jeu 1 Jan - 0:15

Les photos ne sont pas visible ???
avatar
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par admin-jpg le Jeu 1 Jan - 8:25

Mais si , justement, mais quand je t'ai demandé comment ça fonctionnais, je n'avais pas vues les photos précédentes.

Des fois l'ordi oublie de me préciser les nouvelles réponses par la couleur verte, d'où des quiproquos.

Bonne année 2015,

puisque tu fait des belles mécaniques ? A quand ta pelle sur rails ?
avatar
admin-jpg
Admin

Messages : 13852
Date d'inscription : 22/10/2011
Age : 72

http://mini-engins-rc.forumgratuit.org

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Jean-Mi le Jeu 1 Jan - 13:04

D'accord jpg oui cet informatique est défois capricieux ^^

Je pence de plus en plus a réaliser cette pelle rail-route mais je veus d'abord finir celle-ci avant de commencer autre chose .. Je reprend le 13 sur ma rail-route a Monaco je pourrai commencer a récuperer des côtes pour les plans Wink

Meilleurs voeux a toi aussi et surtout la santée !!
avatar
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Eric49 le Jeu 1 Jan - 13:13

la CNC va chauffer

avec des photos "bien" prises, tu as moyen de dessiner ta pièce sous Cambam directement avec la fonction "transparence d'écran"
tu "ouvre" ta photo sur l'ordi, tu démarres Cambam si c'est pas déjà fait, et par transparence, tu vois la photo, du coup, plus qu'a suivre les contours pour dessiner la pièce, et après tu as juste à jouer avec la fonction "échelle" pour avoir les cotes désirées
c'est beaucoup plus rapide pour dessiner une pièce Wink
avatar
Eric49

Messages : 585
Date d'inscription : 18/11/2013
Localisation : 49 Noyant au milieu de nul par

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par admin-jpg le Jeu 1 Jan - 13:18

Dans ces conditions il va la réaliser les doigts dans le nez ? Sa pelle ? Et moi j'en serais encore à reprendre les cotes sur les PDF, à reproduire mm par mm sur ma tôle à découper ?

Mais ou va t'on je vous le demande lol ?

Moi je serais sur la conception d'une pelle à vapeur lol.
avatar
admin-jpg
Admin

Messages : 13852
Date d'inscription : 22/10/2011
Age : 72

http://mini-engins-rc.forumgratuit.org

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par Jean-Mi le Jeu 1 Jan - 14:41

Ok merci Eric49 je ne savais pas que cette fonction existait ... je suis débutant dans le domaine du dessin sur cambam+ pour le moment je me débrouille comme je peut avec les rectangles, carré, cercle, polyligne, arc de carcle ect mais je me doute bien qu'il y a plein de superbe fonction pour améliorer la facilité de déssins le problème c'est je connait personne pour m'enseigner sous ce logiciel donc j'y vais a '' taton '' Wink  il n'est même pas question de me parler du 3D pour le moment mdr ^^

Pelle a vapeur ??? Hate de voir sa Wink
avatar
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

Re: pelle bruder CAT

Message par admin-jpg le Jeu 1 Jan - 15:30

j'en parles dans le chapitre consacré.
avatar
admin-jpg
Admin

Messages : 13852
Date d'inscription : 22/10/2011
Age : 72

http://mini-engins-rc.forumgratuit.org

Revenir en haut Aller en bas
