pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par admin-jpg Sam 21 Mar - 18:36

En faits tu te fabrique un support de ton électronique que tu place dans un sachet plastique étanche fermé en bout par quelque chose, le tout posé sur un support, ce peut être une boite plastique genre mini tupperware.

Maintenant cette même boite fixée sur ton fond, et ton matos dedans avec le sac plastique, le passage des fils tu le fait près du couvercle, soit une fente, soit un trou pour passer les connectiques, mais assez haut près du couvercle.

En faits en marine on place tout l'équipement en boites étanches et nous, bêtement , on y penses pas ?

Alors que c'est si simple de bien faire ?

Merci pour les compliments, en faits j'avais disposés les éléments pour placer dans une pelle bruder, certes ça prends de la place, et puis cet ensemble vous fera une vie entière, pas que le petit Magom soit inefficace, mais risque de rendre l’âme par usures de l'alu et des engrenages.

L'accu lipo 5 amp le plus gros à placer dans une Bruder prends place en partie sous la cabine, c'est pour ça que le réservoir est raccourcis, pour loger l'accu à plat à gauche.

Il faut en somme placer l'accu en premier, c'est lui qui va déterminer l'emplacement du groupe, sans le bloc distris.

une fois ce groupe en place, on dispose le distri de biais légèrement à droite, ses sorties regardent le massif de flèche.

Certains le supprime en partie ce massif, tel Magom,  ça laisse la place de passer les tubes.

Normalement il reste de la place à droite de tourelle pour l’équipement radio ?

Mon groupe et les pelles bruder sont un peu comme les pelles leimbach, prévus pour aller à des emplacements prévus d'avance, toutes modifs entraine des modifications à n'en plus finir, lol, mais chacun prends alors ses responsabilités.
admin-jpg
admin-jpg
Admin

Messages : 32388
Date d'inscription : 22/10/2011
Age : 78
Localisation : LA BALME-DE-SILLINGY

https://mini-engins-rc.forumgratuit.org

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par Jean-Mi Sam 21 Mar - 18:58

Moi jai fait l'inverse j'ai d'abord placé l'ensemble reservoir pompe au fond de la pelle et j'ai ensuite adapter l'accu qui rentrait et moi mon 5200mah rentre et il nage encore ^^
Jean-Mi
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par Jean-Mi Jeu 17 Sep - 13:14

Salut tout le monde je reviens a l'action sa n'a pas été facile pour moi pendant ces quelques mois car j'ai déménagé donc beaucoup beaucoup de choses a mettre en place a faire et forcement sa passe avant les petits projets perso mais sa reviens toujours  Very Happy
Et puis je me suis lancé dans la fabrication d'un petit coin atelier dans les combles du garage avec tout ce qu'il faut pour bien travaillé et pour poursuivre ce projet. Je l'ai plus ou moins terminé hier donc c'est repartis de plus belle .

Pour ce qui est de la pelle je ne me suis pas repenché sur le problème du vario sous l'ensemble hydraulique je met sa de coté et j'y reviendrai plus tard. Je vais plus me consacrer sur l'ensemble bâtis de flèche, flèche, flexibles, attache rapide et godet .

Donc j'ai commencé par réaliser le bâtis de flèche en aluminium car je voulais plus de rigidité dans l'ensemble car avec celui d'origine le bras avait pas mal de jeux et sa ne me plaisait pas trop .. J'ai gardé tous les mêmes écartements et entre-axes pour ne rien changer au courses du bras d'origine . Je procède par assemblage car j'aime bien ce principe cela permet de faire pas mal de choses et puis tous simplement parce que je n'est pas de bloc alu sous la main donc je fait avec ce que j'ai Smile

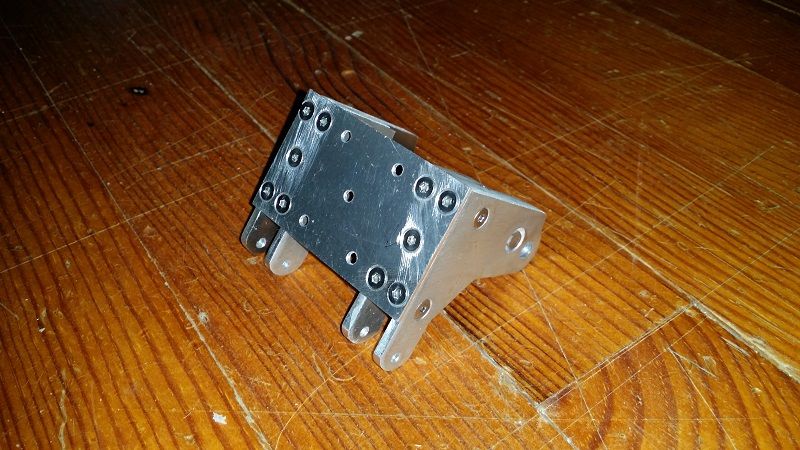

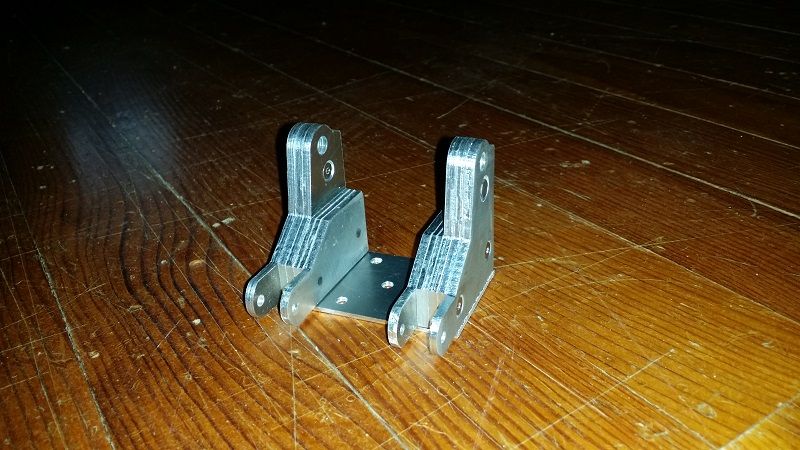

Alors voila ce que sa donne après l'assemblage des différentes parties

pelle bruder CAT  - Page 8 20150328_163955_zpsjpe91yoh

pelle bruder CAT  - Page 8 20150328_164006_zpscy8ajei2

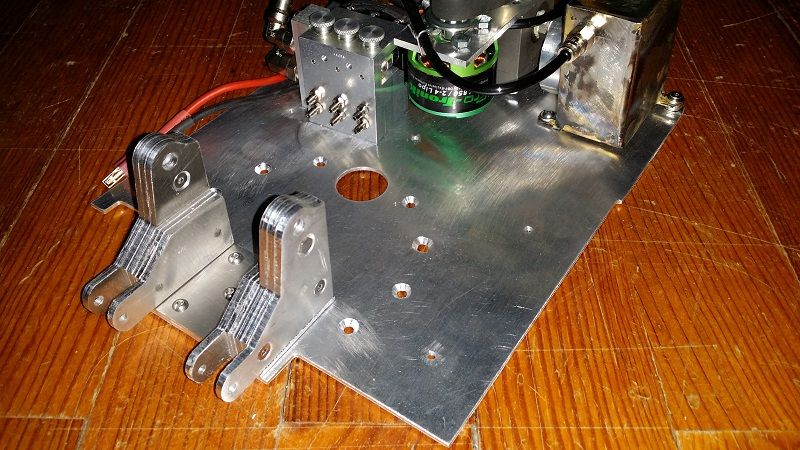

Et maintenant le voila fixé sur le châssis de la pelle

pelle bruder CAT  - Page 8 20150329_211045_zpsnooaauol

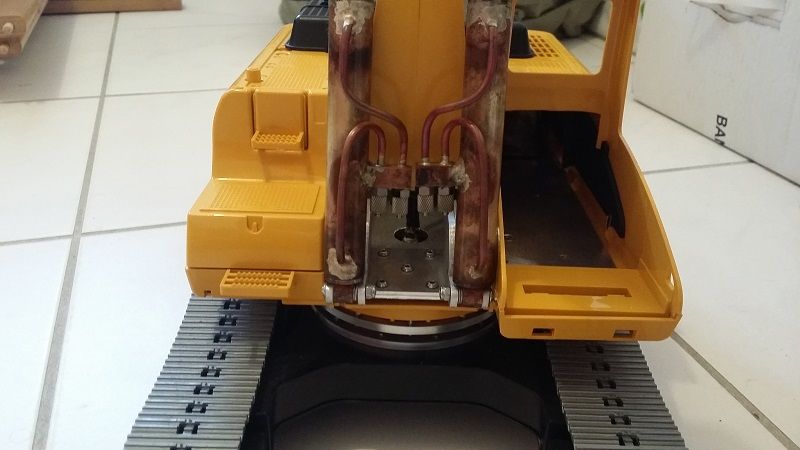

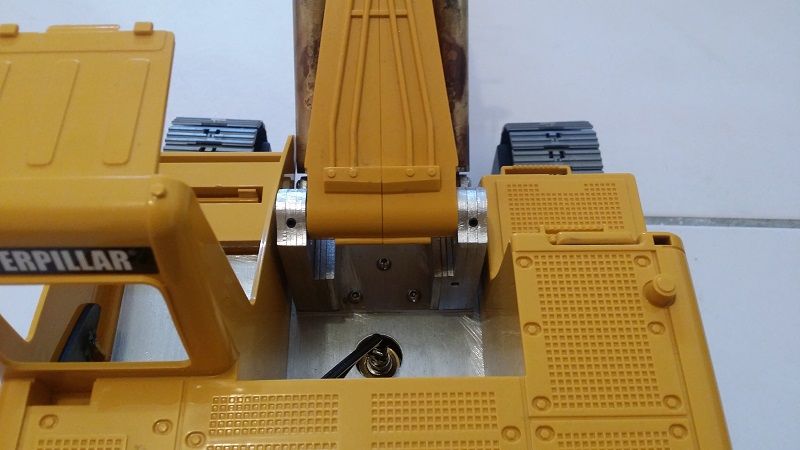

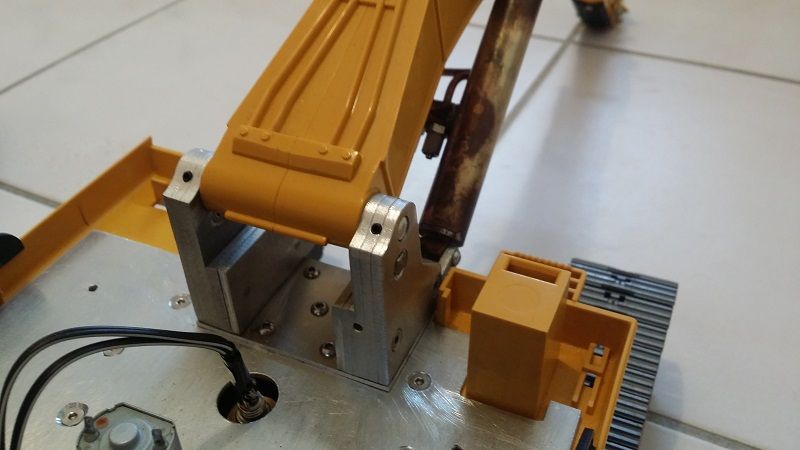

Pour mettre la flèche en place sur le bâtis il me suffit de mettre une tige alu de 6mm qui traverse les deux '' joue '' du bloc et sur l'arrière de chaque coté j'ai mis deux petite boulons m3 sans tête pour bloquer l'axe .

pelle bruder CAT  - Page 8 20150917_143859_zpsvbiaknl3

pelle bruder CAT  - Page 8 20150917_143924_zps79yzepyx

pelle bruder CAT  - Page 8 20150917_143945_zpsr4ggncoe

Voila voila pour la suite je vais refaire mon attache rapide elle ne me plait pas je ne la trouve pas très esthétique Laughing donc je recommence en ayant pour but de faire le model CAT ! et puis après je ferrais toutes les fixations des flexibles .
Jean-Mi
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par admin-jpg Jeu 17 Sep - 17:57

C'est pas mal du tout, belles modifications, attention aux sandwichs pour ta ligne ? lol.
admin-jpg
admin-jpg
Admin

Messages : 32388
Date d'inscription : 22/10/2011
Age : 78
Localisation : LA BALME-DE-SILLINGY

https://mini-engins-rc.forumgratuit.org

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par Jean-Mi Jeu 17 Sep - 21:28

Merci oui il vas falloir bien réfléchir ^^ mais pour l'instant je vais faire mes plans pour l'attache rapide la ligne on verra après
Jean-Mi
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par Jean-Mi Mar 22 Sep - 17:22

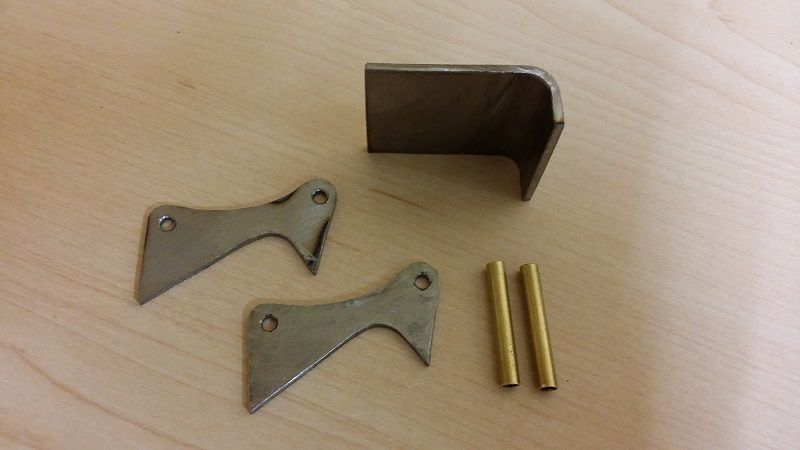

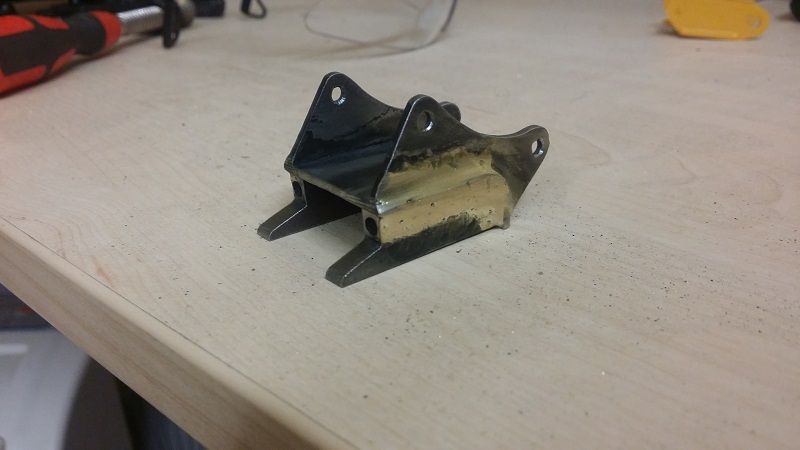

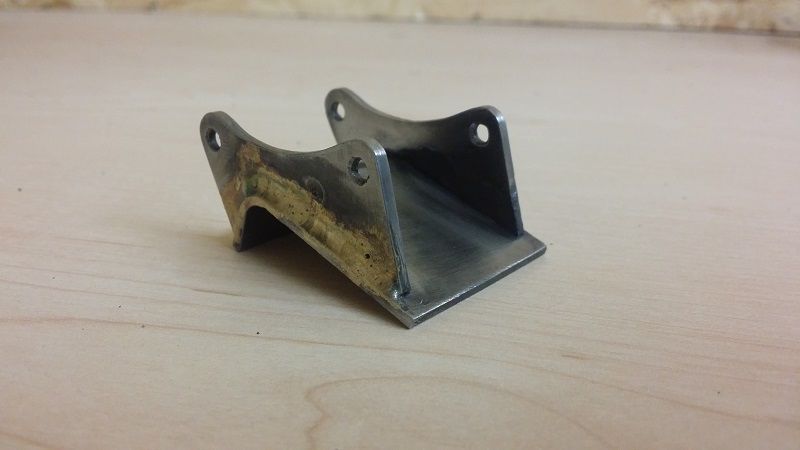

Alors petite avancé sur l'attache rapide type CAT . J'ai attaqué a couper et assembler la première partie qui sera fixe sur la pelle voila ce que sa donne :

pelle bruder CAT  - Page 8 20150920_165636_zpsb72pq4gu

pelle bruder CAT  - Page 8 20150920_205403_zps3jnafeei

pelle bruder CAT  - Page 8 20150922_183242_zpsqwnt6nlj

pelle bruder CAT  - Page 8 20150922_183306_zpsyia5m0lh

la suite bientôt  Very Happy
Jean-Mi
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par Jean-Mi Mer 23 Sep - 16:14

avancé de la journée :

pelle bruder CAT  - Page 8 20150923_174315_zps7rhixceq

pelle bruder CAT  - Page 8 20150923_174348_zpsfw7diwak
Jean-Mi
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par admin-jpg Mer 23 Sep - 17:20

Ca se précise .
admin-jpg
admin-jpg
Admin

Messages : 32388
Date d'inscription : 22/10/2011
Age : 78
Localisation : LA BALME-DE-SILLINGY

https://mini-engins-rc.forumgratuit.org

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par ara39 Jeu 24 Sep - 9:46

très belle pièce
ara39
ara39

Messages : 333
Date d'inscription : 26/12/2013

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par Jean-Mi Jeu 24 Sep - 16:52

Merci
Jean-Mi
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par Jean-Mi Sam 26 Sep - 12:46

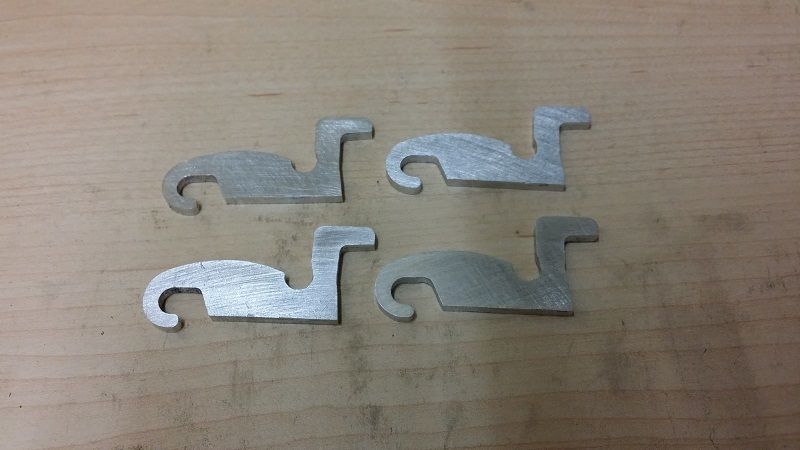

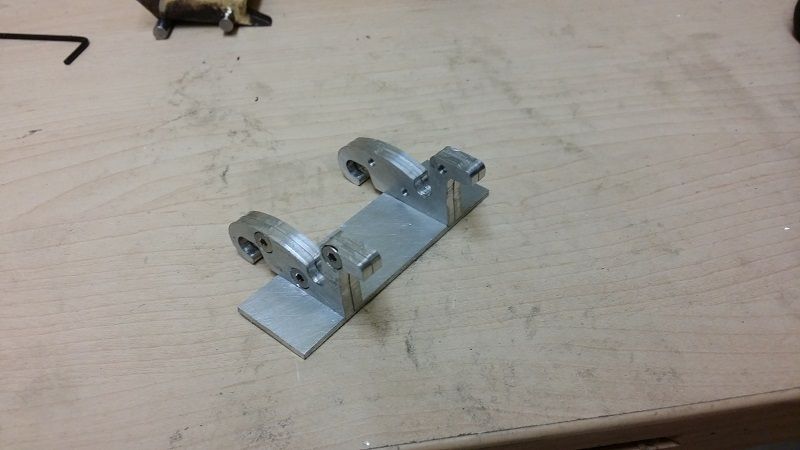

Du nouveau sur l'attache rapide Smile bon alors j'ai fraisé mes pièces et assemblé le tout voila le résultat :

pelle bruder CAT  - Page 8 20150925_144418_zps5yisk22q

pelle bruder CAT  - Page 8 20150925_183506_zpslxxhrehb

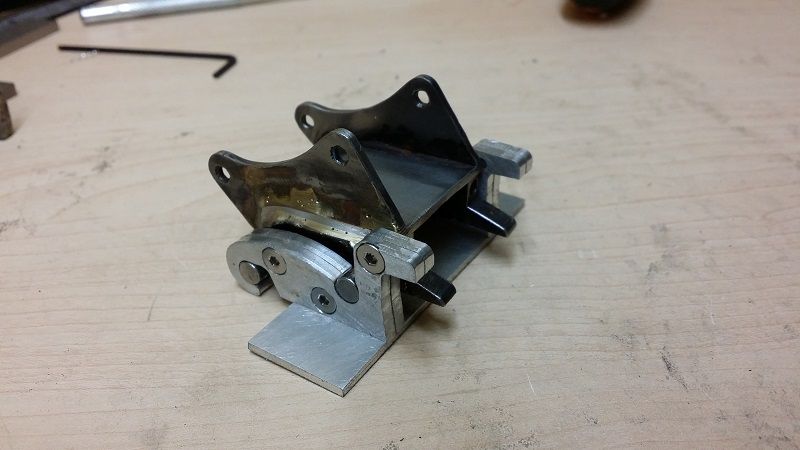

La grande peur .. est-ce-que la première partie rentre bien dans celle-la  Razz ?? eh bien oui PARFAIT !!!!

pelle bruder CAT  - Page 8 20150925_183546_zpsnubjsehf

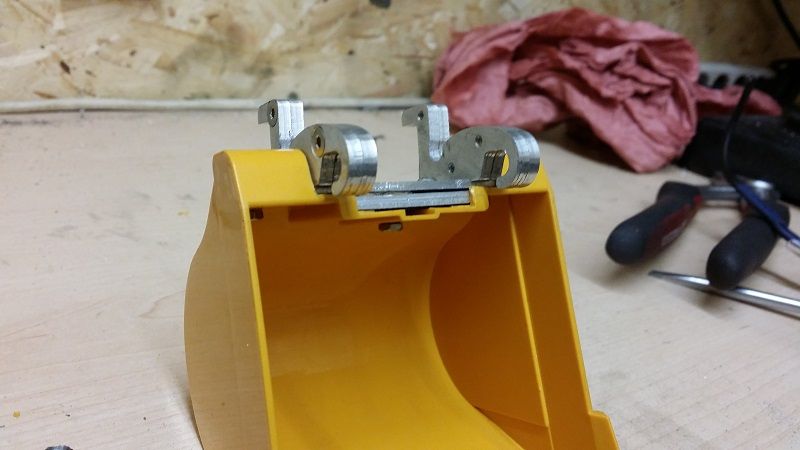

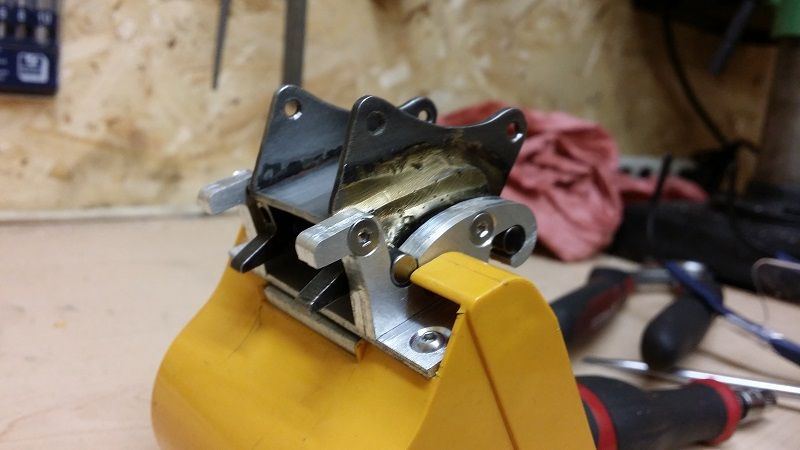

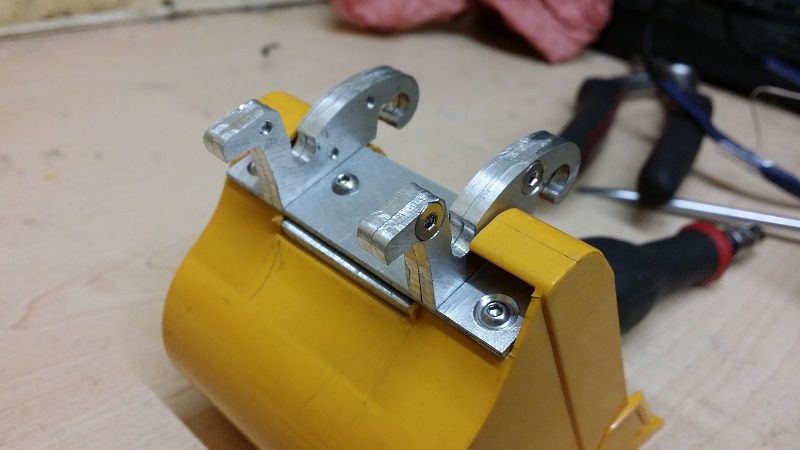

Et le tout sur le godet :

pelle bruder CAT  - Page 8 20150925_193445_zpsnjrpokia

pelle bruder CAT  - Page 8 20150925_193440_zpsn9ge9obu

pelle bruder CAT  - Page 8 20150925_193433_zpsmnjhxeih

Voila manque plus qu'a réaliser la petite biellette qui viendra serrer les deux parties ensemble et l'attache rapide sera fini avant la peinture Smile
Jean-Mi
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par ara39 Sam 26 Sep - 19:29

alors la bravo
ara39
ara39

Messages : 333
Date d'inscription : 26/12/2013

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par Jean-Mi Sam 26 Sep - 22:10

Merci ara39  Smile
J'en profite pour poser une petite question défois que quelqu'un puisse m'aider ! Est-ce-que un de vous a reussit a trouver une peinture qui ressemble a la couleur bruder ?? Parce que loi je trouve pas en bombe ....
Jean-Mi
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par Jean-Mi Dim 27 Sep - 19:49

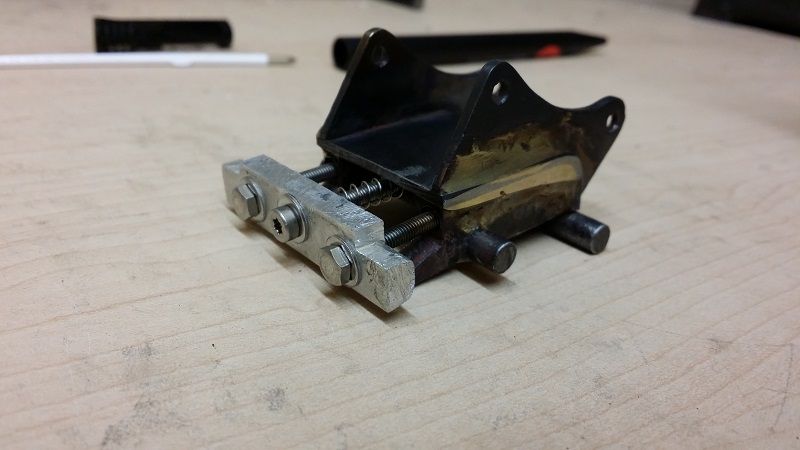

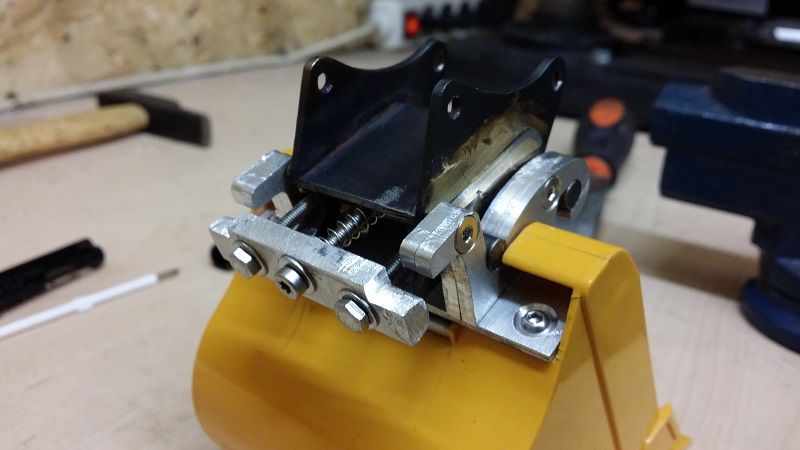

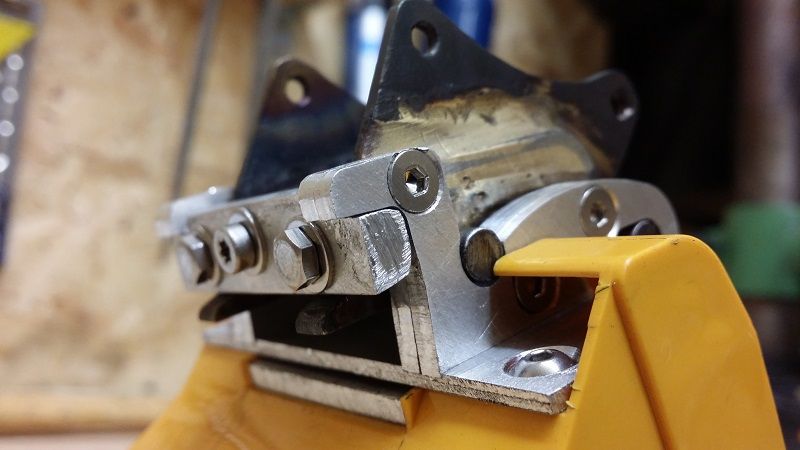

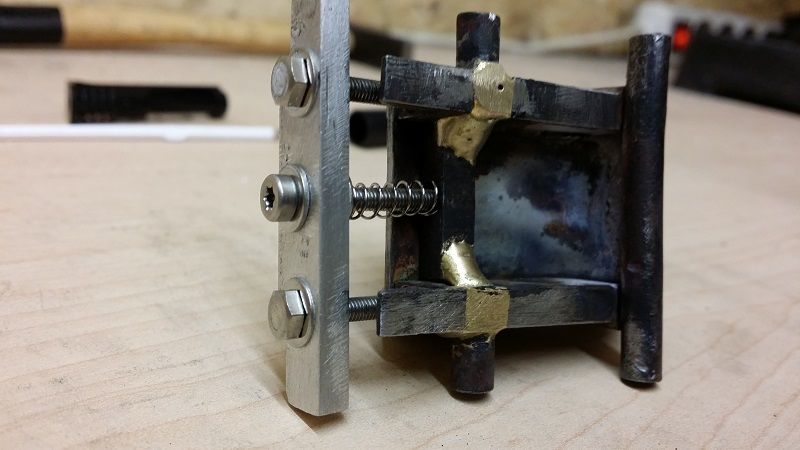

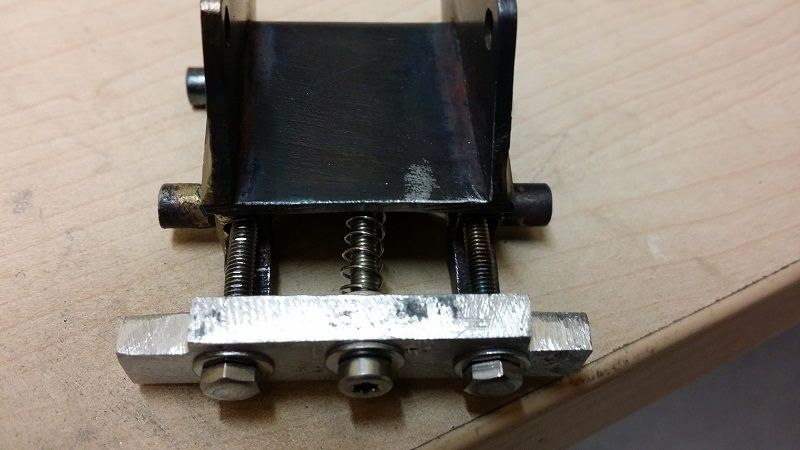

Cet après-midi j'ai enfin fini l'attache rapide tout fonctionne a merveille manque plus qu'a tout peindre Very Happy voila le résultat :

pelle bruder CAT  - Page 8 20150927_164336_zpskflpam0o

pelle bruder CAT  - Page 8 20150927_164327_zpshgf9mnwk

pelle bruder CAT  - Page 8 20150927_164318_zpsslggvofc

pelle bruder CAT  - Page 8 20150927_164411_zpsp3mpgq5v

pelle bruder CAT  - Page 8 20150927_164504_zpsl7qswekc

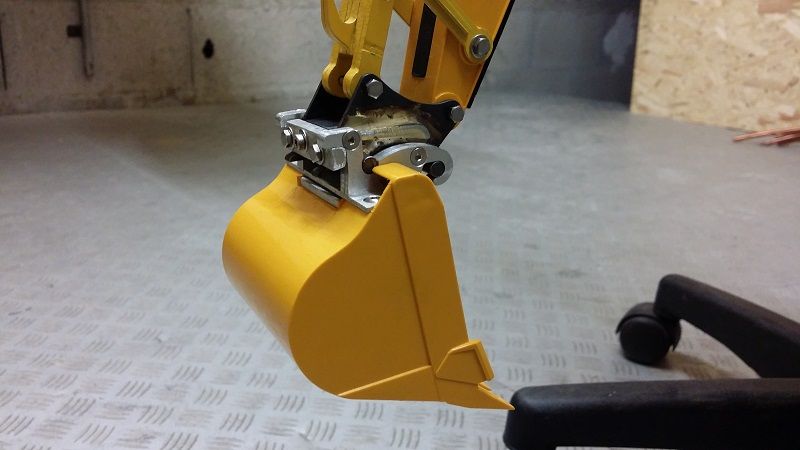

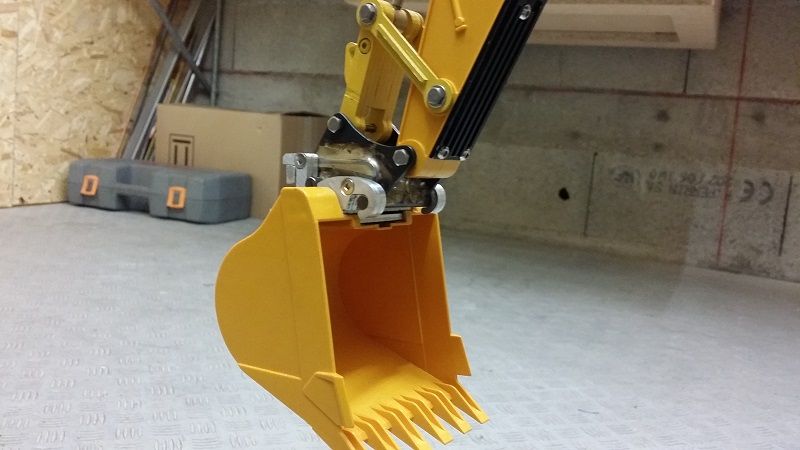

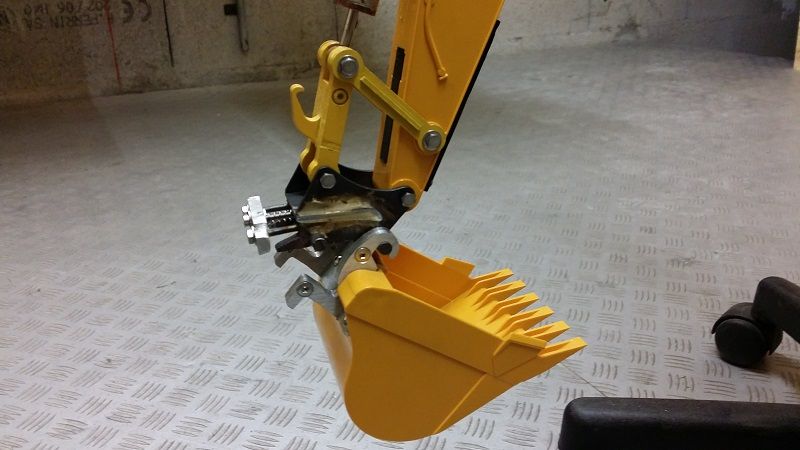

Et un petit aperçu sur la pelle :

pelle bruder CAT  - Page 8 20150927_164852_zpsfhgksy6x

pelle bruder CAT  - Page 8 20150927_164943_zpslybtj4no

pelle bruder CAT  - Page 8 20150927_165017_zpsizqfli57

Prochaine étape la mise en place de la ligne hydrau Smile
Jean-Mi
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par Jean-Mi Dim 4 Oct - 16:54

Maintenant que l'attache rapide est fini je commence a me pencher sur la ligne hydrau donc en premier lieu j'ai modifié les '' Y '' pour les deux vérins de flèche car ils allaient prendre trop de place donc j'ai récupéré les six petits raccord sur les Y et j'en ai réalisé d'autre .

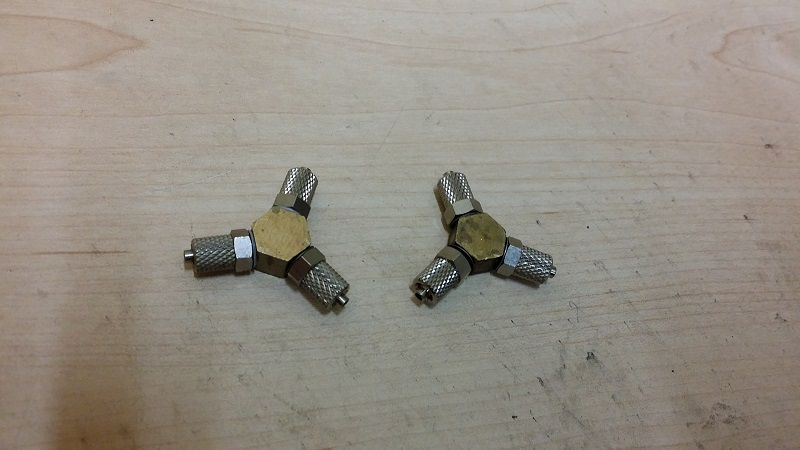

Alors la les deux Y que tout le monde connait

pelle bruder CAT  - Page 8 20151004_130933_zpsovpfzcqd

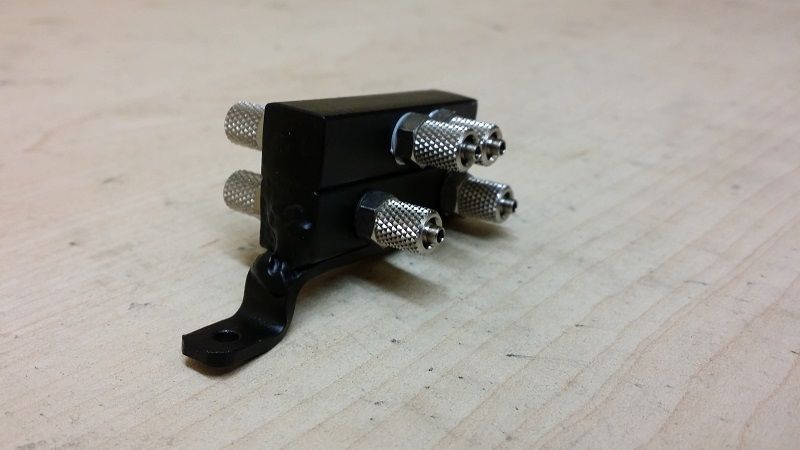

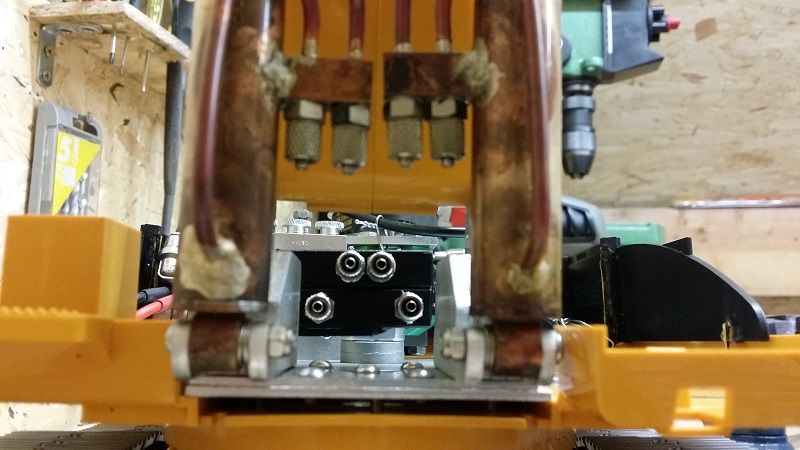

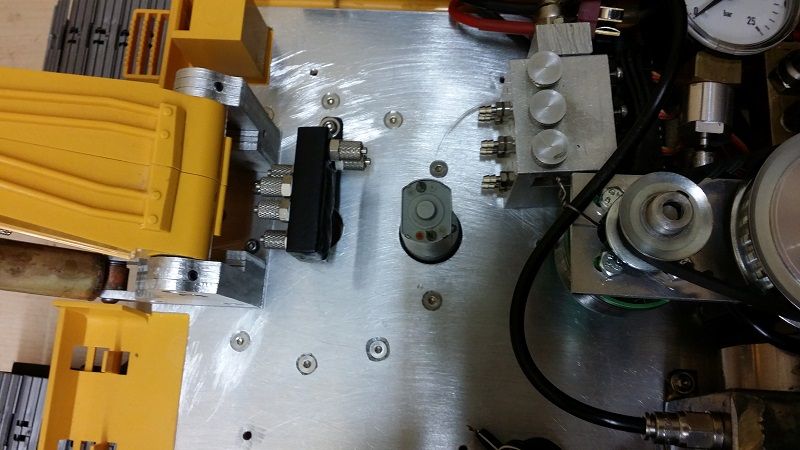

Et voila ce que j'en ai fait

pelle bruder CAT  - Page 8 20151004_132951_zps20ptjrcr

pelle bruder CAT  - Page 8 20151004_134021_zpskoooff3o

pelle bruder CAT  - Page 8 20151004_134047_zpsb9urolh2

La peinture des deux vérins est entrain de sécher et après montages des flexibles Wink
Jean-Mi
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par admin-jpg Dim 4 Oct - 17:52

La peinture jaune qui ressemble le plus , c'est celle de Liebherr en bombe, mais c'est pas donné, à acheter chez un concessionnaire Liebherr.
admin-jpg
admin-jpg
Admin

Messages : 32388
Date d'inscription : 22/10/2011
Age : 78
Localisation : LA BALME-DE-SILLINGY

https://mini-engins-rc.forumgratuit.org

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par Jean-Mi Dim 4 Oct - 18:19

Ok merci pour l'info Wink
Jean-Mi
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par Jean-Mi Lun 19 Oct - 16:24

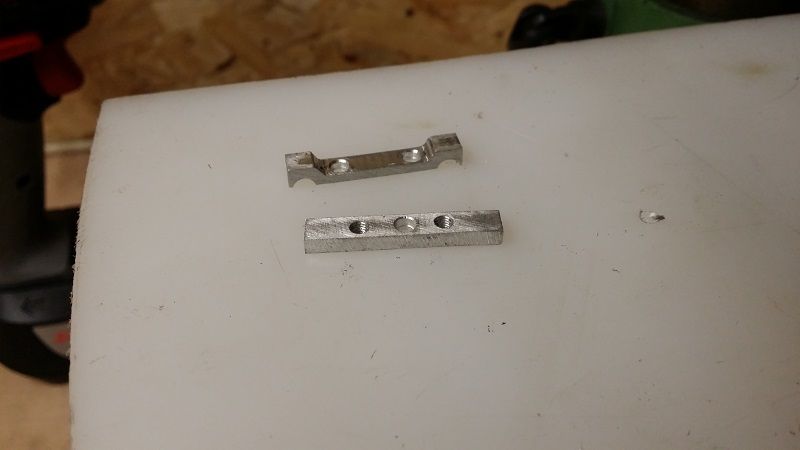

Voila la dernière pièce tout droit sortie de la fraiseuse alors il s'agit d'une attache qui viendra serrer et maintenir deux flexibles au niveau de l'extrémité de la flèche . La photo du montage sera mise plus tard .

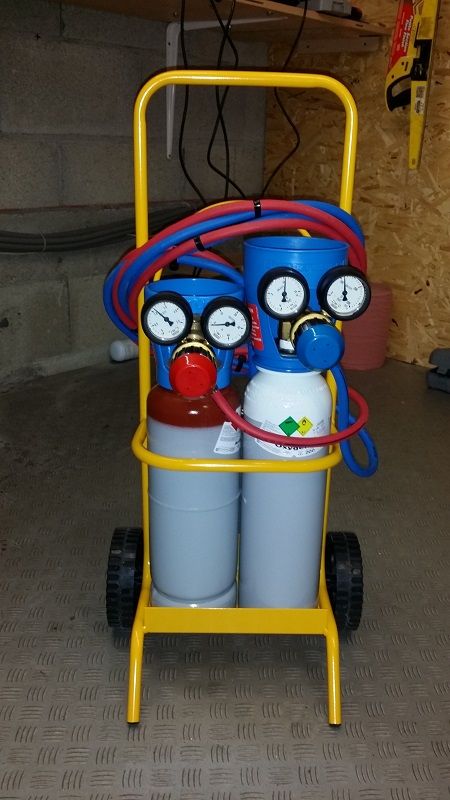

Et puis je me suis fait un petit plaisir aussi la photo suit Smile

pelle bruder CAT  - Page 8 20151014_160254_zpslr4yynkd

pelle bruder CAT  - Page 8 20151004_130320_zps8zlqn6ck
Jean-Mi
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par admin-jpg Lun 19 Oct - 17:22

Tu te méfieras, vu que les chauffes sont plus importantes, les charges bouteilles filent vite, mon jeu de bouteilles m'a fait 1 mois, du coup j'ai conservé mon petit jeu oxy 500 litres et butane/propane, la pour mes diverses brasures ça me fait deux trois mois.

Depuis Noel passé je n'aie jamais pris de recharges au prix de celles ci, 60 € pièce, 120 € les deux , c'est pas économique.

Le truc serait de pouvoir transvaser sur gros tubes en oxy, j'ai un tuyau spécialisé pour ce faire, un truc méchamment armé et sécurisé.
admin-jpg
admin-jpg
Admin

Messages : 32388
Date d'inscription : 22/10/2011
Age : 78
Localisation : LA BALME-DE-SILLINGY

https://mini-engins-rc.forumgratuit.org

Revenir en haut Aller en bas

pelle bruder CAT  - Page 8 Empty Re: pelle bruder CAT

Message par Jean-Mi Lun 19 Oct - 19:09

Ok ba moi pour le moment je suis en test justement pour voir l'autonomie mais je suis beaucoup moin actif que toi avec un chalumeau donc je pence largement depasser le mois enfin je verrais bien ! Jai gardé également mon petit oxi-butane mais défois c'est juste juste niveau température de chauffe alors que là .. sa ne pinaille pas
Jean-Mi
Jean-Mi

Messages : 215
Date d'inscription : 04/12/2014

Revenir en haut Aller en bas
