Auto portée 1350 LTM 6-1 Empty Auto portée 1350 LTM 6-1

Message par admin-jpg le Sam 9 Juin - 6:57




Grue mobile



Auto portée 1350 LTM 6-1 167A7222E7C5999B79D8DDE39DE4EE_E16EDD19CB954D243825E9FD291D6F
































Avec des forces de levage et longueurs de flèches
exceptionnelles, la LTM 1350-6.1 ouvre une nouvelle voie aux grues à 6
essieux. L’association de la flèche télescopique et des fléchettes à
treillis au dispositif de haubanage en Y permet d’augmenter
considérablement les forces de levage. En outre, la boîte 12 rapports
avec convertisseur de couple offre des possibilités de manœuvre
optimales.




























Auto portée 1350 LTM 6-1 TabSheetSelectedCaractéristiques techniques





Images





Téléchargements
























Capacité de charge max. avec portée








772 000 lbs pour une portée de 10 ft








Flèche télescopique








49 ft - 230 ft








Fléchette à treillis








20 ft - 256 ft








Moteur de translation / puissance








Moteur Liebherr turbodiesel à 8 cylindres, 450 kW








Moteur de la grue / puissance








Moteur Liebherr turbodiesel à 4 cylindres, 180 kW








Entraînement / Direction








12 x 8 x 12








Vitesse de translation








50 mph








Poids en ordre de marche








158 730 lbs








Contrepoids total








264 600 lbs























































Auto portée 1350 LTM 6-1 FooterArrowTop


Haut


Auto portée 1350 LTM 6-1 FooterArrowPrint


Aperçu avant impression





































Auto portée 1350 LTM 6-1 LTM_1350-6.1%20%281%29_8819-0_W300

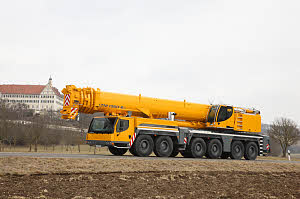

Grue mobile Liebherr LTM 1350-6.1








Auto portée 1350 LTM 6-1 NonMetricToMetric

























SmartLinks








admin-jpg
admin-jpg
Admin

Messages : 19870
Date d'inscription : 22/10/2011
Age : 74
Localisation : LA BALME-DE-SILLINGY

http://mini-engins-rc.forumgratuit.org

Revenir en haut Aller en bas

Auto portée 1350 LTM 6-1 Empty Re: Auto portée 1350 LTM 6-1

Message par admin-jpg le Sam 9 Juin - 7:14

Ben dis donc, sur le PDF liebherr ça tient une demi page, à l'édition ça prends la place d'un cercueil ?

Serait ce ce modèle qu'il t’intéresse de construire Pierre ?

Pour te dire, coté essieux moteurs et directeurs j'ai pris du Robbe, car c'est la seule marque qui fait des ponts fixes transformables en directionnels, le hic sont les satellites en plastiques fragiles.

Sur mon LTM 1100 j'en ai 4 moteurs et directionnels ils n'ont jamais cassés pourtant le modèle pèse ses 20 kg.

Au delà il y a Tamiya, plus en regard du 1/14, mais ponts fixes, et gros travaux de modifs en directionnels, mais pas impossible certains membres des camions, l'on réussit avec bonheur, ce sont des diffs solides à pignons métalliques moullés, plus fiables que les Robbe.

Coté transmission mouvement moteur, le motoréducteur genre 540 charbon est placé en cabine de conduite, il entraine une boite de transfert central au dessus de l'éssieu médian relevable, de la il trtansmet son mouvement à chacun des groupes d'essieux moteurs.

Chaque groupe est indépendants de sortes que l'engin peut avancer en crabe.

Suivant ton mode de construction , il faut savoir que la tète de flèche est très lourde, l'idéal serait de compenser en reculant l'ensemble grue, mais on ne serait plus au type.

On peut renforcer les essieux avants par amortisseurs costauds et remplir les pneus creux de mousse plastiques.

Les pneus vendus par RC machine sont en principe pleins donc pas de problèmes de ce coté.

A l'origine jambes et stabs étaient hydro, mais j’étais débutant en la matière et ça a mal fonctionné. Du coup tout est manuel.

Relevage et télescopages sont sur vérins à vis, mais l’emploi hydraulique est ce qu'il y a de plus judicieux.

Coté tourelle , est montée sur roulement, plus une couronne de galets en périphérie sur plateau, car à ce niveau il y a phénomène d'arrachement, si pas compensé par contre poids en nombre suffisant, moi j'ai 10 kg de ferrailles et c'est encore trop peu, il me faudrait rajouter des ballonnets latéraux.

Vois le post consacré à mon engin ? Et je placerait d'autres photos.
