pelle bruder CAT

oui j'ai un doute ... on véra bien

Bonsoir
Alors çà s'arrange?
Et la pelle, tu as pu avancer?
Bonne soirée

Salut alors pour le PC elle n'a pas fait les choses a moitier cette sa.... aucun des deux disque dur n'a pu être sauvé et lu pour récuperer mes données
En attendant le remboursement de l'assurance de l'hotel j'ai du me racheter un PC car j'en ai besoin donc heureusement que j'ai des fonds personnel .... je l'ai récuperé samedi dernier donc il n'y a encore rien d'installé dessus et puis je ne connais pas trop windows 8 !! Je sent que sa va être la galère ..
Je pourrai mettre des photos du PC éclaté et du nouveau si certains sont intéressé

coté pelle pour le moment non je n'ai pas pu avancé .. j'ai tout ce qu'il me faut sauf le temps !!! Mais la avec le nouveau PC je vais pouvoir refaire tout mes dessins et poursuivre  je ne compte pas la laisser comme sa il faut que sa tourne ^^
J'ai pu voir ta pelle en vidéo JulienBE vraiment simpa j'aime beaucoup  tu arrive a faire plusieurs mouvements a la fois ou c'est trop juste ?

Elle peut faire plusieurs mouvements en simultané.

Ok merci . Et niveau puissance sa peine ou sa arrache ?

J'ai creusé dans du terreau non décompacté au jardin sans avoir de difficultés. Côté force, souvent quand le sol est un peu plus costaud, le vérin continue sa course et c'est la pelle qui a tendance à bouger.
Je ne dépasse jamais la mi gaz au niveau de la consigne moteur, c'est dans mon cas bien suffisant.
Globalement, moi j'en suis très satisfait en tout cas.

Oui oui c 'est bien ce que prèconise jpg ! Les mouvements sont très fluide et réel c'est ce que je recherche
ok oui si la pelle bouge c'est qu'il y a de la pèche !!

En règles générales toutes les pelles que j'ai construites, même avec des mini pompes magom, les vérins ne se calent pas, c'est la pelle qui vient avec.

Il faut alors limiter ses ambitions si non casses assurées du plastique.

Avec une Jung c'est le sommet de la qualité et de la puissance, de plus si on augmente régime /débit, c'est la pelle qui vient sur le godet.

Pour caler un vérin Hydro faut vraiment en vouloir ? Voyez nos mini pelles schaeff, pourtant mini vérins et mini pompe, pour caler l'ensemble faut vraiment avoir envie de casser sa pelle.

MDR, Jeanmi à l'air d’être sceptique , Comme les fosses du même nom ? essayer c'est l'adopter.

Non dutout jpg je vien juste au information ^^ pour comparer une fois la mienne monté

Comme on veut respecter des proportions à l'échelle de nos modèles, on monte sur nos vérins des tubes de petits diamètres pour résister aux pressions de service, mais ce faisant on ralentis la vitesse des vérins.

On a aussi le problème des passages internes des distributeurs , non modifiables.

Mais imaginons fabriquer des vérins bien dimensionnés avec des passages internes adéquats, et une pompe Jung donnant son véritable débit, on obtiendra une pelle croquignolesque comme celle de jacquouilles.

Le temps de chercher sa vidéo, je vous place ça ?

Vous connaissez la Sarabande de George Friedrich Haendel ?

Voici la pelle à Jean jacques, un travail commun à tous les deux :

https://youtu.be/TpusU2BMTbY.

Voici ce qu'on peut faire avec une pompe Jung et des vérins bien dimensionnés, distributeurs leimbach comme les votre arrangés à ma sauce .

Ouai sa dépote vraiment la ... c'est de la folie ^^ aucun intéret non plus d'avoir une tel fluidité ... c'est incontrolable mdr

Wow, en effet c'est un peu incontrôlable, on dirait une machine sous extasie lol
Mais il est bon de voir qu'il y a de la marge !

Si Si, c'est contrôlable, dans cet essais JJ était monté à plus de 60 bars, rien que pour voir les limites, il n'a pas voulu pousser plus loin, n'ayant pas vraiment envie de casser.

Il est donc revenu à régime plus sage, et actuellement très content de notre deal.

Mais vous pouvez le constater ces pompes et des asservissements bien dimensionnés, peuvent faire des miracles ?

Oui c'est de le folie ces petites pompes jung !!

Bartste a écrit:Wow, en effet c'est un peu incontrôlable, on dirait une machine sous extasie lol
Mais il est bon de voir qu'il y a de la marge !

Oui, c'était le but de la manœuvre... Voir les limites...

Maintenannt, j'ai réduit tout çà... Et avec ma nouvelle radio et la commande de pompe asservie aux commandes de manches, je bouge au mm et ne pousse qu'à la demande... Bien mieux !

Je rappelle que pour pouvoir tester â ce niveau de pression, j'ai dû faire toute le primaire de l'installation en tube cuivre et raccords olives car aucun raccords ne tenaient...

il est d'ailleurs étonnant que le bloc leimbach ai résisté ? et que ses passages en 2 mm au permis ces essais, preuve qu'il ai de la marge de manœuvre.

Oui c'est de la folie ^^

HEYYY me re-voila

Bon enfin tout est rentré dans l'ordre pour mon PC j'ai pu me racheter un nouveau bb qui dépote ^^ donc je m'empresse de vous montrer l'avancement de ma pelle qui n'est pas énorme mais sa progresse petit a petit avec le peu de temps que j'ai avec le déplacement .... Je viens tout juste de commander ma radio j'ai pris la turnigy 9x .

Alors nous nous étions arrêté a la confection de la plaque de renfort en alu de 2mm d'épaisseur. J'ai donc pu percer les trous pour y fixer l'ensemble pompe réservoir moteur et distributeur.

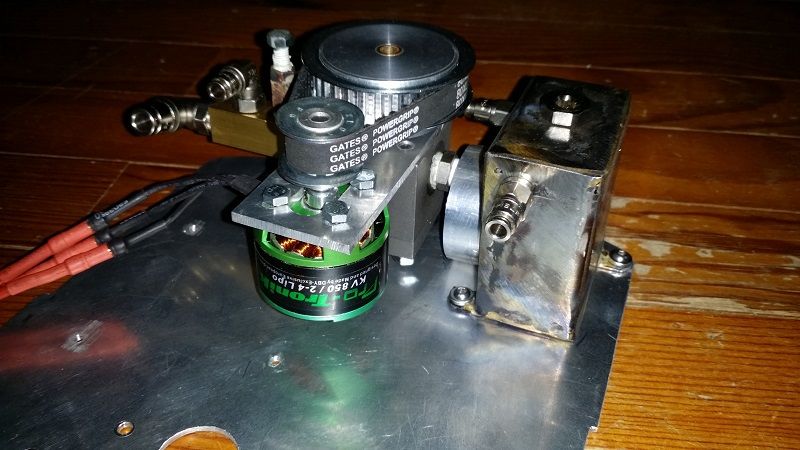

L'ensemble hydraulique :

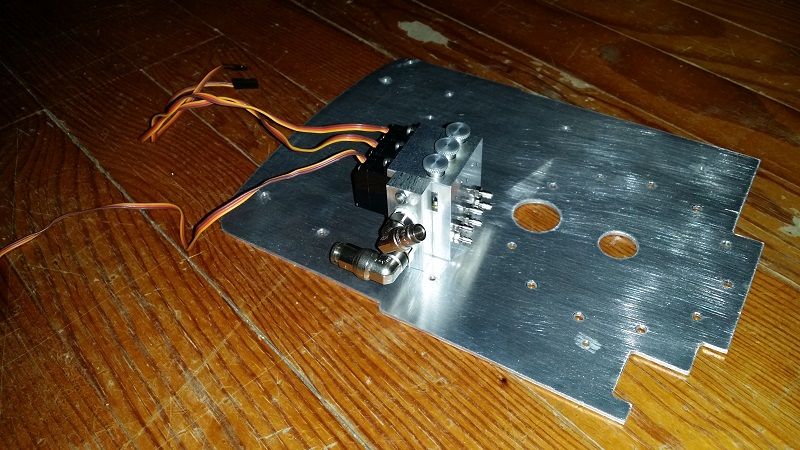

Le distributeur :

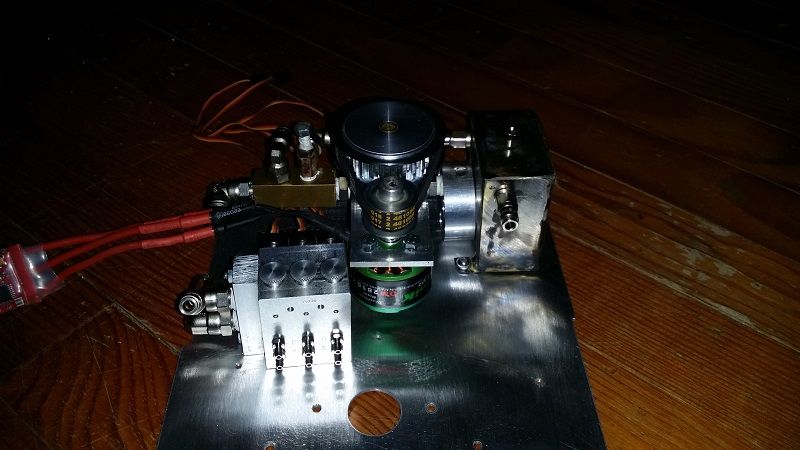

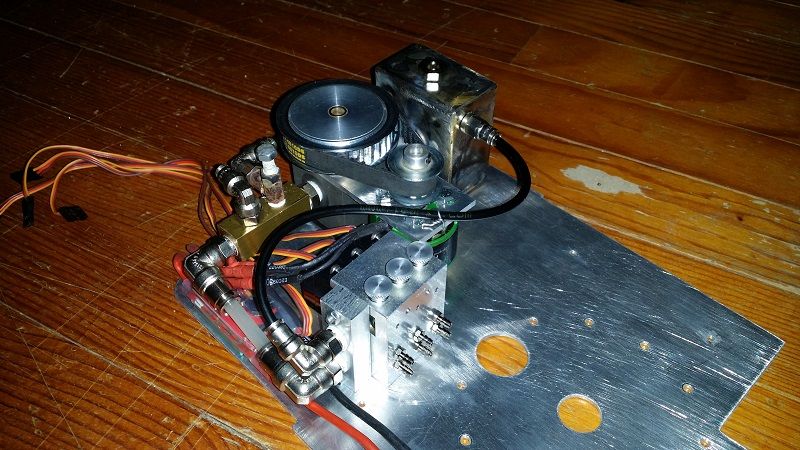

Le tout monté ensemble :

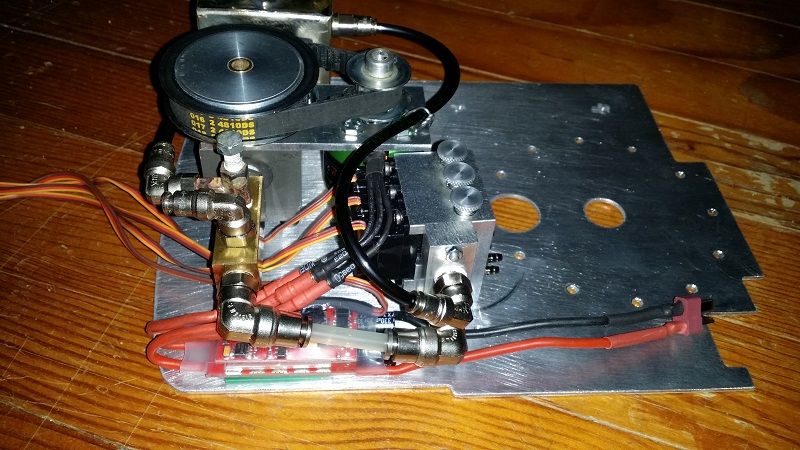

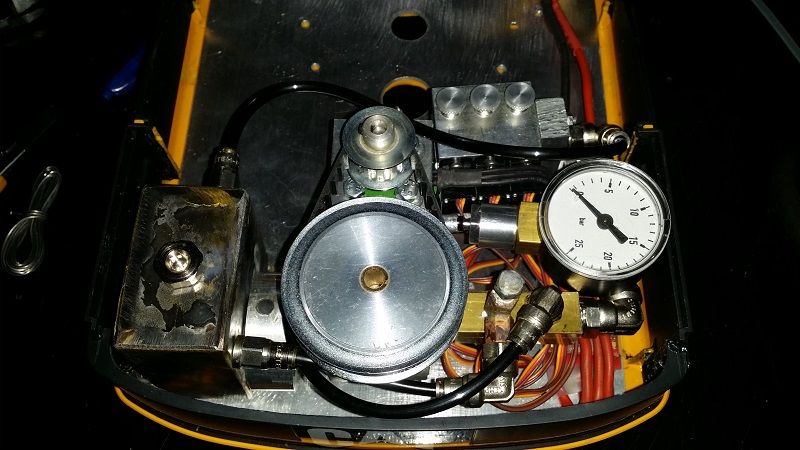

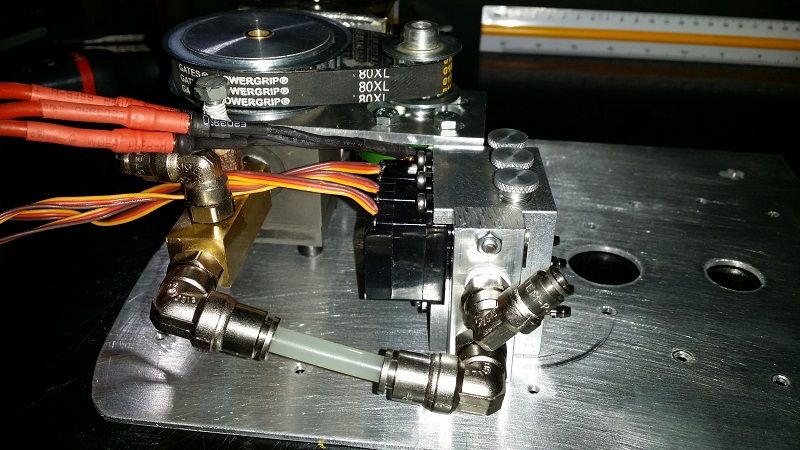

Une fois ces deux ensembles correctement positionné et vissé j'ai pu procéder a leur raccordement donc sur les photos qui suivent on peut voir la durite d'aspiration qui part du limiteur de débit et qui va au distributeur puis celle de sortie qui elle sort du distributeur et retourne au réservoir. J'ai aussi réussi a placer le manomètre et le capot se ferme parfaitement  et j'ai également placer le variateur brushless juste sous le limiteur de débit directement posé sur la tôle en aluminium comme sa il restera au frais a vous de me dire si cet endroit et bien.









Voila voila la suite bientôt

Nickel le chantier reprends !

C'est très propre le montage a JPG, reste a tout bien aligner dans la tourelle et ca aura une super gueule !

Concernant ton vario, le faite de vouloir le mettre sur l'alu est une très bonne idée, le chassis alu est le dissipateur de chaleur rêver pour ton vario, par contre j'aurais tendance a vouloir séparer la partie hydraulique de la partie électronique, on est jamais à l'abris d'une petite fuite... Ca serait dommage d'avoir le vario qui baigne dans l'huile...

Peut-être que l'électronique serait bien derrière la cabine ?! Avec le récepteur et les vario Cti ?!

Oui c'est très propre comme tu dis ! oui je l'avais placer juste derrière la pompe et puis je me suis dis que ce n'était pas une bonne idée car la pompe allait chauffer ..

En fait le souci c'est que la place va être limité derrière la cabine car j'ai un accu lipo de 5200 qui va être dans la pelle .. mais très bonne remarque je n'avais pas pensé a sa . j'explique comment je comptais tout placer :

le vario la ou il est , le récepteur radio juste a coté sous le limiteur et devant le distributeur le long a droite sous le marche pied les trois thors 15 ainsi que les cablages des feux de travail et du giro .

je ne vois pas ce que je pourrais mettre a la place ( sous le limiteur ) car il y a un peut de place quand même et vu quel est compté je voulais combler tout les petits coins ..

Aouch... récepteur sous le limiteur aussi ?! J'espère que ton installation est vraiment 100% étanche...

Au pire mets ton vario et recepteur sous le tuyaux de retour (0 pression = presque 0 fuites assuré...) devant le réservoir, a moins que ton accu vienne jusque la ?!

C'est propre comme montage, mais très volumineux, surtout la grosse jung, pas facile de "séparer" les circuits dans ton cas :-/

Au pire tu as de la place sous le siège conducteur, c'est la que j'ai casé mon alimentation pour l'éclairage LED et je voulais y mettre aussi le récepteur mais comme j'avais de la place ailleurs je l'ai laissé bien visible dans le tourelle...

A mon avis, tu prends des risques en plaçant là ton vario... Trouves un emplacement au "sec" !

Une fuite peut arriver sans prévenir ! Un raccord mal serré... Une durite mal emboitée... Qui éclate... Bref ! Collé au sol, en plus sous l'hydraulique, il est en première ligne pour "goûter" la saveur de ton huile ! Et, je ne pense pas qu'il aime tant que çà...

aussi étonnant que cela puisse paraître, ils aiment, j'en parles en connaissance de causes.

C'est surtout les amplis des servos qui n'aiment pas, ils supportent un temps, puis ça vous fait des dizaines de servos en pièces de rechange mécaniques, lol, parce que tous les amplis sont bousillés, et la, pas mdr

le compartimentage à barste à du bon .

Daccord bon et bien je réfléchir pour mettre tout sa a un autre endroit alors legèrement au dessus de la tôles pour que si jamais il y a une fuite sa ne beigne pas dedans ...
